Битва за горячую воду: почему бойлер бьет током и что с этим делать

Вы включаете бойлер, открываете кран — и вдруг ощущаете покалывание на пальцах. Или касаетесь корпуса, а он будто «щелкает». Страшно? Да. Опасно? Безусловно. Но в большинстве случаев вполне решаемо.

Алексей Трофимов, инженер по водонагревателям «Handy PRO», объясняет, почему бойлер может бить током, как это диагностировать и что можно сделать самостоятельно до вызова мастера.

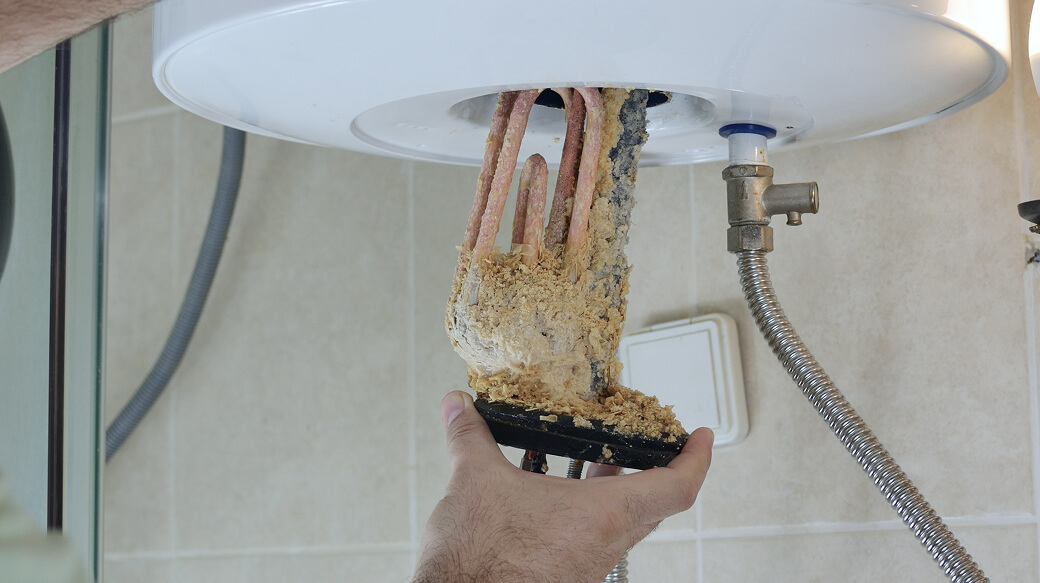

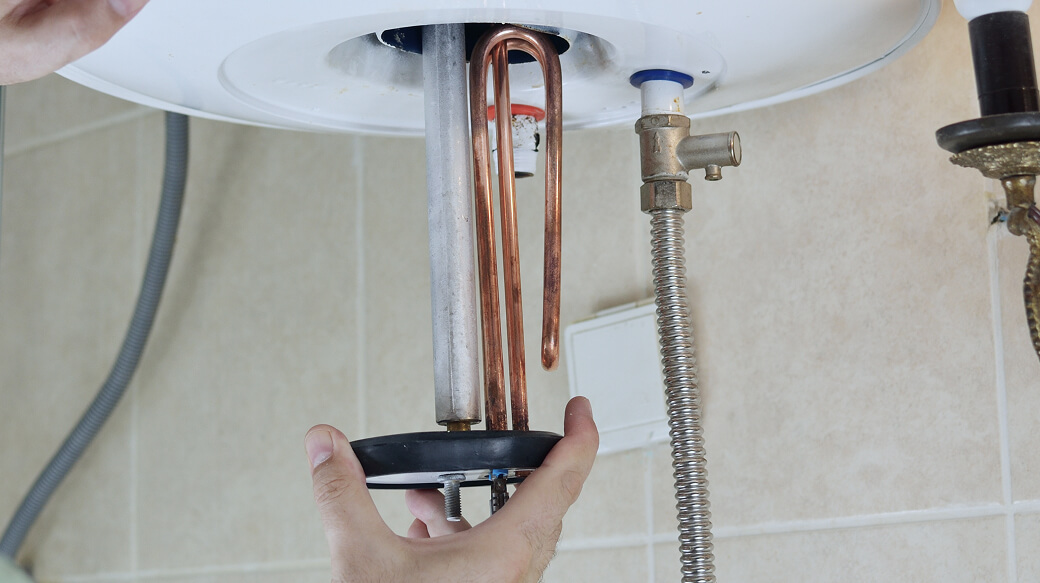

Причина №1. Пробой ТЭНа на корпус

Часто владельцы игнорируют легкие удары током от воды, списывая это на особенности работы техники или влажную среду. Но на практике — это признак нарушения изоляции или неправильной схемы подключения. И чем дольше это игнорировать, тем выше риск серьезного поражения.

Из практики: если бойлер начинает «пощипывать» при включенном нагреве — в 8 случаях из 10 виноват ТЭН. Внутри ТЭНа находится спираль, изолированная керамическим наполнителем. Когда изоляция разрушается — ток уходит на корпус нагревателя, а дальше через бак, трубы и даже воду — к человеку.

Это одна из самых распространенных причин, особенно в старых бойлерах или при пораженных накипью.

 Как распознать:

• УЗО (если установлено) срабатывает сразу после включения нагрева;
• При открытии горячей воды ощущается пощипывание или разряд, особенно если стоите босиком;

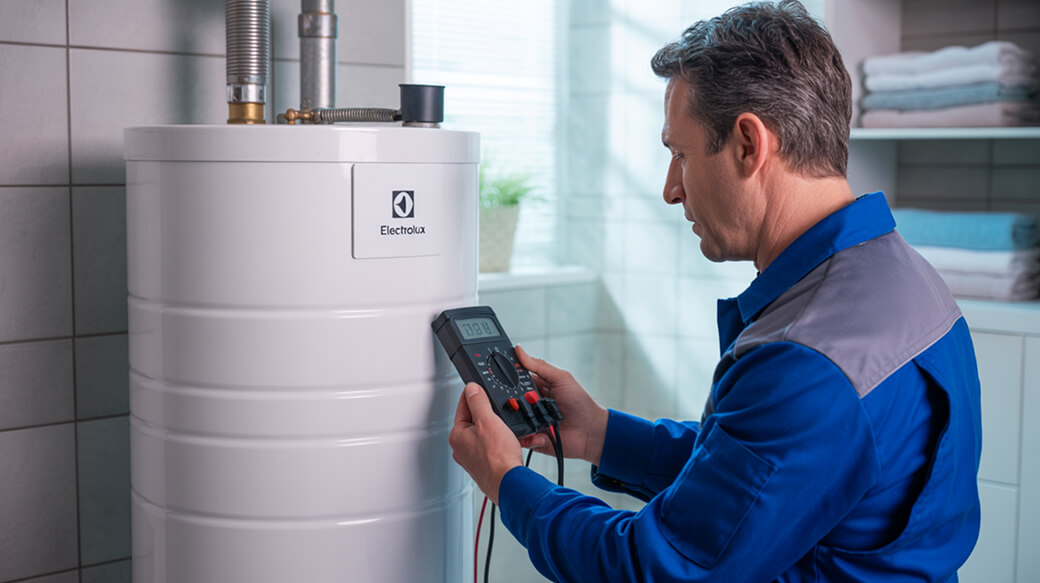

• Замер мультиметром между корпусом бойлера и трубой или батареей показывает напряжение в пределах 50–150 В.



Важно: визуально ТЭН может выглядеть вполне нормально — но пробой может находиться внутри.

Что делать:

1. Обесточьте бойлер полностью. Не просто выключите тумблер, а отключите автомат или вытащите вилку из розетки.
2. Слейте воду и снимите нижнюю крышку.
3. Отключите провода с ТЭНа. Очень важно — провода должны быть отключены, иначе измерения будут некорректны.
4. Возьмите мультиметр и включите режим измерения сопротивления (Ом).

Замер между двумя клеммами ТЭНа: исправный ТЭН показывает сопротивление от 30 до 60 Ом (в зависимости от мощности).

Один щуп на клемму, второй — на металлический корпус бойлера (или сам фланец ТЭНа): при исправной изоляции сопротивление бесконечное (на дисплее — «1» или «OL»).

Если прибор показывает какое-либо значение (даже десятки кОм) — изоляция нарушена, ТЭН подлежит замене.

1. Замените ТЭН на новый, строго подходящий по модели и мощности.
2. Не забудьте про магниевый анод — без него новый ТЭН может снова выйти из строя из-за коррозии.

Причина №2. Нет заземления

Вторая по частоте, но первая по опасности — это отсутствие заземления. Даже полностью исправный бойлер может бить током, если в системе нет защитного заземления. Утечка тока при нагреве — это не аномалия, а реальность. Если заземления нет — корпус остается под потенциалом, а ток выберет самый простой путь — например, через руку человека, который дотронулся до смесителя или корпуса бойлера.

Это особенно опасно в ванных, где у человека мокрая кожа, минимальное сопротивление и высокий риск поражения.

Как определить:

• При касании бойлера или воды ощущается пощипывание, даже если бойлер выключен;
• При замере между корпусом и трубой (или краном) — есть напряжение, от 30 до 100 В и выше;
• Розетка, в которую подключен бойлер, либо не имеет заземляющего контакта, либо он подключен неправильно (например, к нулю — что запрещено).

Как исправить:

1. Открываем розетку — смотрим, есть ли третий контакт (заземление);
2. Проверяем, подключен ли защитный провод до щитка;
3. Измеряем напряжение между корпусом бойлера и системой водоснабжения (трубой или краном) — если выше 20 В, уже тревожный сигнал;;
4. Если нет заземления, рекомендую проложить полноценный защитный провод от щита либо, если конструктивно невозможно — обязательно установить УЗО 30 мА. И еще: убираю любые «фиктивные» схемы заземления (перемычка PE-N, земля на трубу и т.п.).

Причина №3. Повреждение проводки и изоляции

Корпус водонагревателя может находиться под напряжением — если есть утечка тока через поврежденную проводку. Это менее очевидная, но не менее распространенная причина.

Со временем изоляция кабеля стареет, особенно если он был подобран неправильно: слишком тонкий, жесткий, без запаса по току. В местах перегиба, прижатия крышкой или неправильной укладки она может потрескаться. Контакты в клеммах тоже страдают: от влаги, плохого зажима, окисления.Все это — потенциальный источник утечки.

Признаки:

• Корпус бойлера или вода «пощипывает» даже при выключенном нагреве;
• Вилка или кабель греются, особенно в месте подключения;
• При прикосновении к бойлеру иногда бьет, иногда — нет (утечка нестабильна);
• УЗО срабатывает через 5–10 минут, не сразу после включения;
• Внутри — нагар на клеммах, изоляция потемневшая или «засаленная» от влаги.

Что происходит технически:

• Ток начинает «пробивать» с жилы на корпус бойлера через микротрещину или влажную изоляцию;
• Перегрев в клеммах или плохое соединение приводит к плавлению изоляции
• Кабель может быть пережат крышкой бойлера, особенно при неправильной установке.

И если в бойлере отсутствует полноценное заземление или нет УЗО — человек становится частью цепи тока.

Что делаем в такой ситуации:

1. Полностью обесточиваем бойлер, снимаем нижнюю крышку;
2. Проверяем:

• целостность изоляции;
• клеммы — нет ли нагара, перегрева;
• зазоры между контактами и корпусом;



1. Прозваниваю мультиметром (а иногда — мегаомметром):

• между фазой и корпусом;
• по каждой жиле — нет ли утечки;



1. Если кабель в гофре или стене — при необходимости вскрываю участок.

Решение:

• Если кабель поврежден — меняю полностью, от розетки до бойлера, на 3-жильный медный кабель сечением от 2.5 мм²;
• Все жилы обжимаю наконечниками НШВИ — это исключает перегрев контактов;
• Устанавливаю новую розетку с контактами заземления;
• Все клеммы протягиваю, очищаю от нагара, обрабатываю контактной пастой;
• При необходимости — ставлю силовой выключатель с термозащитой (влагозащищенный).

Причина №4. Попадание влаги внутрь корпуса бойлера

Одна из наиболее коварных причин. На первый взгляд бойлер работает, ничего не сломано — а при этом бьет током. Почему? Ответ прост: причина может быть в воде, попавшей внутрь корпуса. Достаточно пары капель на клеммах или плате управления, чтобы создать проводящий путь.

При этом можно заметить:

• Снизу бойлера, в районе крышки запотевание, мокрые пятна;
• Иногда — легкие щелчки или потрескивание, особенно при нагреве;
• Током бьет только при включении или после нагрева, когда влага испаряется и проводит ток лучше;
• УЗО срабатывает с задержкой или не срабатывает вовсе.



Откуда берется влага:

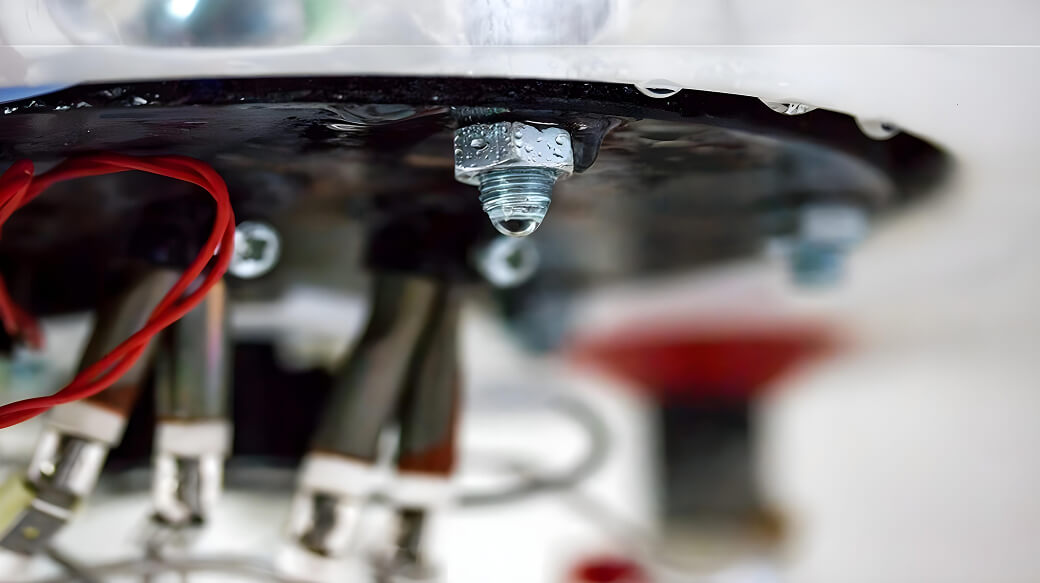

• Подтекание через прокладку фланца — особенно на старых моделях или при неправильно закрученном фланце;
• Конденсат — если в ванной плохая вентиляция и бойлер часто включается и выключается;
• Микротрещины в баке, плохо загерметизированный датчик или штуцер;
• Влага может стекать по кабелю питания внутрь корпуса, особенно при внешнем повреждении изоляции.

Что я обычно делаю в такой ситуации:

1. Отключаю бойлер от сети. Сливаю воду, если вижу подтекание.
2. Снимаю крышку бойлера. Если внутри мокро — аккуратно просушиваю все элементы.


3. Проверяю:


• клеммы и провода — есть ли окисление, потемнение, следы дуги;
• прокладку фланца — если уплотнитель износился или деформировался, меняю;
• наличие конденсата внутри корпуса — бывает при сильном перепаде температур и плохой вентиляции.


4. Очищаю контакты от коррозии, обрабатываю влагозащитной пастой;

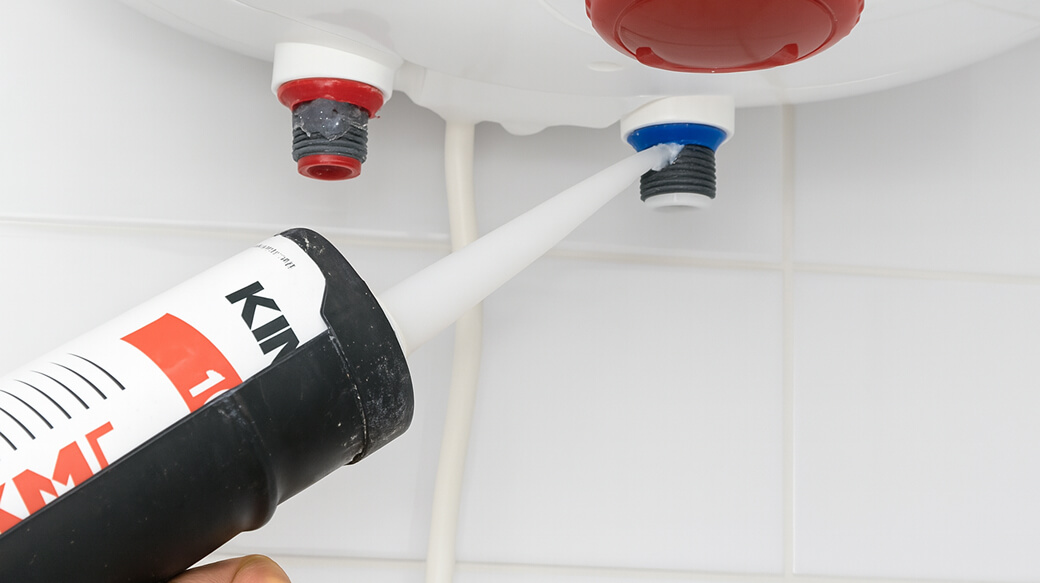

5. При необходимости — заменяю уплотнение или восстанавливаю герметичность.

Если есть плата управления — сушу, осматриваю дорожки, устраняют повреждения.

Причина №5. Нет УЗО или оно не работает

Если бойлер бьется током, но при этом не отключается — скорее всего, проблема в отсутствии или неисправности УЗО.

Устройство защитного отключения — это ключевой элемент всей системы безопасности. Даже при исправном бойлере и наличии заземления именно УЗО должно первым реагировать на утечку тока и отключать питание, если электрический ток пошел по неправильному пути — например, через корпус, воду или, в худшем случае, через человека.

Как понять, что УЗО не работает:

• Бойлер бьется током, но ничего не отключается;
• На УЗО нет кнопки «Тест» (значит, это просто автомат, а не УЗО);
• Кнопка «Тест» есть, но при ее нажатии ничего не происходит;
• УЗО стоит, но на 100 мА или выше — такое не защищает человека, только оборудование.

 Почему это критично:

• УЗО 30 мА срабатывает при утечке, опасной для человека;
• Если его нет, ток уходит на корпус или воду — а срабатывание автомата произойдет только при замыкании на ноль или коротком замыкании, а это уже поздно;
• Особенно важно для влажных помещений, где сопротивление тела ниже, а вероятность поражения выше.

Что делаю:

1. Проверяю, есть ли отдельное УЗО или дифавтомат на линию бойлера;
2. Проверяю срабатывание:


• Нажимаю кнопку «Тест» — срабатывание должно быть мгновенным;
• Подключаю искусственную утечку — если УЗО не отключается при токе 10–30 мА, оно подлежит замене;

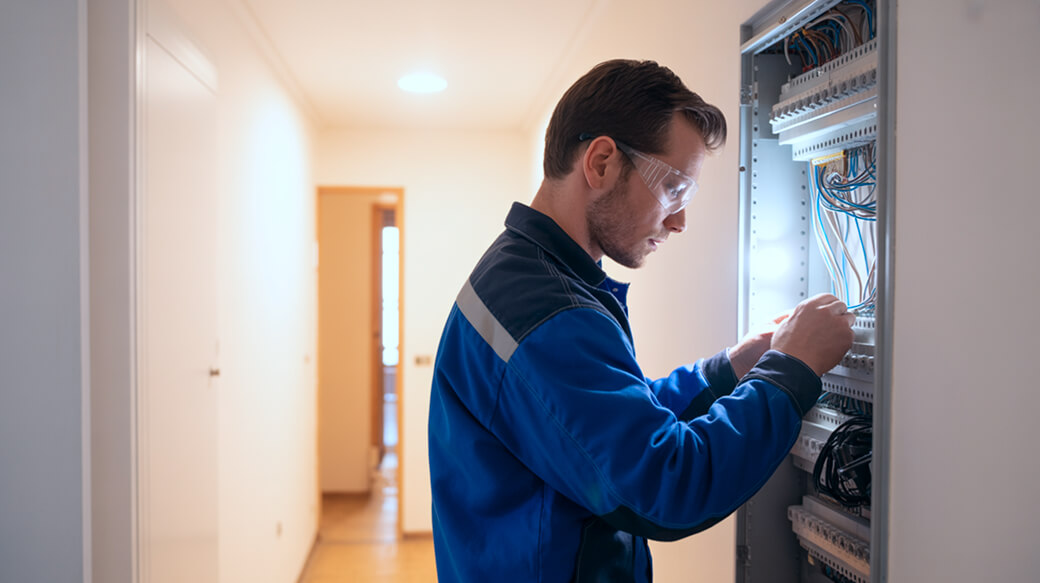

3. Если УЗО отсутствует — устанавливаю в щитке отдельное устройство на 30 мА;
4. Проверяю правильность подключения — ноль и земля не должны быть объединены, фаза заведена на нужную клемму;
5. При необходимости — ставлю дифавтомат (УЗО + автомат в одном корпусе), особенно если в щитке ограничено место.

Кейс: заменил ТЭН, а бойлер все равно бьет током

«Поменял ТЭН, проводка в порядке, подключил — все работает. Но при открытии горячей воды все равно бьет током. Частный дом, заземления на трубах нет. Что еще может быть?»

С таким вопросом ко мне обратился клиент, столкнувшийся с коварной ситуацией. Казалось бы, заменил ТЭН — и должно все заработать. Но бойлер продолжает пощипывать. Что пошло не так? Разбираем по порядку.

Шаг 1. Проверка базовой схемы

Первое, что уточняю:

• Дом частный, система заземления отсутствует;
• Электропитание подведено по трехжильному кабелю, но PE (земля) на розетке отсутствует;
• После замены ТЭНа бойлер греет, но бьет током через воду;
• УЗО не установлено.



Шаг 2. Диагностика — исключаем ТЭН

Отключаем бойлер от сети полностью — вытаскиваем вилку. Затем открываем горячую воду.

Результат: пощипывание сохраняется, даже при полностью отключенном бойлере. Это сразу говорит о главном: причина — не в самом бойлере.

Это внешнее напряжение, которое попадает в систему водоснабжения из другого источника, не связанного с бойлером напрямую.

Шаг 3. Где искать утечку?

Возможные источники паразитного потенциала:

• Циркуляционный насос отопления;
• Котел;
• Бойлер второго контура;
• Стиральная машина;
• Блоки питания, подключенные к трубам;
• Старые скрутки и т.д.

 Беру мультиметр и замеряю:

• Напряжение между краном и ванной — ~70 В;
• Между водопроводной трубой и нулем сети — ~90 В;
• Между корпусом бойлера и трубой — 65–80 В.



Значит, на трубопроводе действительно присутствует «фантомное» напряжение.

Шаг 4. Исключаем все посторонние источники

Метод простой: постепенно отключаем по одному электроприбору, которые могут быть связаны с водопроводом.

Отключаю циркуляционный насос отопления — напряжение между трубой и нулем пропадает.

Проверяю насос — старый, двухжильный кабель, подключен без заземления. Корпус металлический, прикручен к трубе напрямую. Утечка фазы уходит в трубу, а оттуда — по всей водопроводной системе, включая бойлер.

Решение:

1. Насос подключили заново, через новый трехжильный кабель с заземлением;
2. Установили отдельное УЗО на 30 мА в щитке;
3. Провели заземляющий контур от ГЗШ к системе водоснабжения и корпусу бойлера;
4. Бойлер дополнительно проверили мегаомметром — ТЭН исправен, изоляция в норме.

Комментарий мастера: когда бойлер бьет током — важно не гадать, а проверить все элементы защиты. И если даже один из них отсутствует — будь то УЗО, заземление или исправный кабель — система перестает быть безопасной. УЗО — ваш единственный способ «поймать» такие утечки, прежде чем они ударят по здоровью.

Если вы чувствуете покалывание от воды или корпуса — это не мелочь, а тревожный сигнал. Даже слабый разряд говорит о проблеме: пробой ТЭНа, плохое заземление, утечка в проводке, влага внутри корпуса или отсутствие УЗО. Все это может быть опасно для жизни.

Бойлер — техника повышенной опасности. И если он ведет себя странно, лучше не рисковать. Остановитесь, отключите питание и разберитесь в причине.

Не уверены, что справитесь? Не пытайтесь решить проблему наугад. Вызовите мастера. Квалифицированный специалист из команды «Handy PRO» найдет источник утечки, устранит неисправность и вернет бойлеру главное: безопасную работу.
