Замена платы после попадания конденсата: Zanussi ZWH/S 80 Splendore XP 2.0

Описание процесса дефектовки и диагностики

Первым этапом стала проверка фактического поведения водонагревателя под нагрузкой, а затем — раздельная диагностика узлов. Питание на прибор поступало, однако электронное управление работало нестабильно: не включало нагрузку, перезапускалось или выдавало ошибочные данные.

На входе платы присутствовало штатное питание, ТЭН и температурный датчик были исправны. Далее мастер проверил низковольтные цепи и управляющие выходы электронного блока. В зависимости от проявления неисправности фиксировались пропадание управляющего сигнала, нестабильное питание логической части либо неверная обработка данных датчика. Шлейф дисплея и силовая проводка не имели повреждений. Тест с исправным контрольным модулем восстанавливал нормальную работу, что подтвердило неисправность основной платы.

Перед завершением диагностики мастер Алексей Трофимов еще раз сверил результаты измерений с фактическим симптомом на модели Zanussi ZWH/S 80 Splendore XP 2.0. Это исключило случайную замену исправных деталей и позволило согласовать конкретный объем ремонта.

Описание процесса ремонта

После подтверждения причины мастер перешел к замене детали и контрольной сборке прибора.

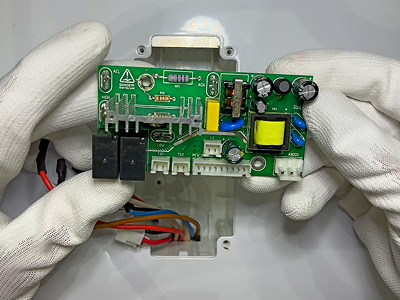

Неисправный узел (основная плата управления) демонтировали посадочные места и разъемы осмотрели затем установили новую деталь без изменения штатной схемы Zanussi ZWH/S 80 Splendore XP 2.0. Контакты закрепили проводку уложили в держатели и до включения проверили отсутствие короткого замыкания и повреждений изоляции.

После сборки прибор запустили сначала в базовом режиме затем проверили все функции связанные с прежним симптомом. Нагрев включался без задержки показания температуры были стабильными защитная автоматика срабатывала только в предусмотренных ситуациях. Мастер провел полный контрольный цикл включая отключение по заданной температуре и повторный запуск после остывания.

После завершения работ Алексей Трофимов оставил водонагреватель Zanussi ZWH/S 80 Splendore XP 2.0 в рабочем состоянии зафиксировал итоговую стоимость 7 200 рублей и дал рекомендации по эксплуатации и следующему профилактическому осмотру.
