Плата управления мигает индикацией: AEG Universal EL 80

Описание процесса дефектовки и диагностики

Клиент сообщил, что на панели управления бойлера индикатор температуры начал непрерывно мигать вместо стабильного отображения текущего значения, хотя сам нагрев воды, судя по ощущениям при использовании, продолжался без явных сбоев. Мастер подключил бойлер к сети в присутствии клиента и наблюдал за индикацией — мигание было постоянным и не зависело от температуры воды или положения регулятора.

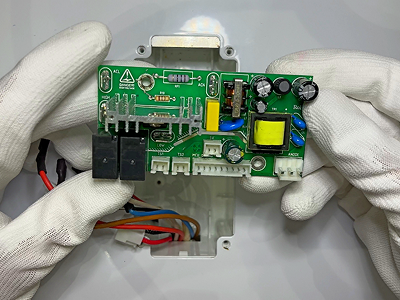

После снятия панели управления мастер проверил плату мультиметром — обнаружено нестабильное напряжение питания микроконтроллера платы, колеблющееся заметно сильнее допустимого разброса. Осмотр компонентов платы показал признаки износа стабилизатора напряжения — характерное потемнение корпуса детали при отсутствии явных следов пробоя или короткого замыкания.

Мастер также проверил сам ТЭН и датчик температуры отдельно — оба элемента передавали корректные показания, что подтвердило: нестабильная индикация связана именно с платой управления, а не с реальным колебанием температуры воды в баке.

Описание процесса ремонта

Учитывая выявленный износ стабилизатора напряжения на плате, локальный ремонт которого не гарантировал бы стабильной работы в дальнейшем, мастер согласовал с клиентом замену платы управления целиком на оригинальную деталь AEG.

Старую плату демонтировали, отсоединив разъемы ТЭНа, датчика температуры и индикаторной панели в правильном порядке. Новую плату установили на штатное место, подключили все разъемы, сверив совместимость по маркировке модели Universal EL.

После сборки мастер включил бойлер и наблюдал за индикацией в течение всего цикла нагрева — показания температуры отображались стабильно, без мигания, корректно менялись по мере прогрева воды. Мастер также проверил переключение между режимами настройки на панели — реакция была мгновенной без задержек и сбоев. Дополнительно замерили напряжение питания микроконтроллера новой платы — значение оставалось стабильным на протяжении всего теста. Клиенту выдана гарантия на деталь и работу сроком 12 месяцев.
