Замена платы управления газовой колонки Vaillant atmoMAG mini 11-0/0 XI

Описание процесса дефектовки и диагностики:

Клиент сообщил о внезапном отказе газовой колонки — она полностью перестала реагировать на команды, дисплей не светится, при открытии крана горячей воды никакой реакции не наблюдается. Со слов клиента, накануне в доме было кратковременное отключение электричества с последующими скачками напряжения.

По прибытии мастер первым делом проверил наличие электропитания в розетке с помощью мультиметра — напряжение составляло 225В, что находится в пределах нормы. Затем была проверена исправность сетевого шнура колонки — провода были целы, вилка не имела следов подгорания.

После снятия передней панели мастер проверил наличие напряжения непосредственно на входных клеммах электронной платы управления — 220В присутствовало. Это означало, что проблема не в электроснабжении, а во внутренних компонентах колонки.

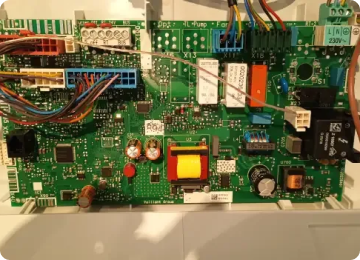

Визуальный осмотр электронной платы управления выявил характерные признаки выхода из строя вследствие перепада напряжения — на плате был обнаружен вздувшийся электролитический конденсатор в цепи питания, а также следы микроподгорания на одном из силовых транзисторов. Дорожки печатной платы имели потемнения в области повреждённых элементов.

Мастер с помощью мультиметра проверил основные элементы платы — предохранитель, диодный мост, стабилизатор напряжения. Предохранитель оказался целым, но напряжение на выходе стабилизатора отсутствовало, что подтверждало выход из строя схемы питания платы управления.

С учётом характера повреждений (множественные дефекты элементов) и стоимости компонентной ремонта, было принято решение о замене электронной платы управления целиком. Попытка ремонта платы с заменой отдельных радиоэлементов не гарантировала бы надёжной работы, так как скачок напряжения мог повредить и другие компоненты, дефекты которых проявятся позже.

Описание процесса ремонта:

После согласования с клиентом стоимости новой оригинальной платы управления Vaillant и работы, мастер приступил к замене. Процесс начался с фотографирования всех электрических подключений к старой плате для точного воспроизведения схемы при установке новой.

Было отключено электропитание колонки. Мастер последовательно отсоединил все разъёмы от старой платы управления — провода от водяного узла, датчиков температуры, термопары, газового клапана, трансформатора розжига, модуля индикации. Каждый разъём был промаркирован для исключения ошибок при обратном подключении.

Старая плата управления была извлечена из крепления путём откручивания фиксирующих винтов. Посадочное место было очищено от пыли и проверено на отсутствие повреждений корпуса колонки.

Новая оригинальная плата управления Vaillant была распакована и визуально осмотрена — все элементы были в идеальном состоянии, защитная плёнка на дисплее целая. Мастер установил плату на штатное место и надёжно зафиксировал крепёжными винтами, убедившись в отсутствии перекосов.

Подключение всех электрических разъёмов производилось строго в соответствии с фотографиями и маркировкой. Особое внимание было уделено правильности подключения датчиков — термопары, датчика температуры воды, датчика тяги. Неправильное подключение этих элементов могло привести к некорректной работе или блокировке колонки.

После завершения всех подключений мастер тщательно проверил надёжность фиксации каждого разъёма — слабый контакт мог вызвать сбои в работе. Все провода были аккуратно уложены в штатные места без пережатий и натяжений.

Было включено электропитание колонки. На дисплее новой платы сразу появилась индикация — это был хороший знак. Мастер наблюдал процесс самодиагностики платы при включении — ошибок не возникло, плата успешно инициализировалась.

Затем была проведена функциональная проверка всех систем. При открытии крана горячей воды плата зарегистрировала сигнал от водяного узла, включила вентилятор турбины, открыла газовый клапан, активировала систему розжига. Произошло успешное воспламенение горелки, пламя горело равномерно.

Мастер проверил корректность работы всех датчиков — показания температуры воды на дисплее соответствовали фактическим (проверено контактным термометром), защитные функции платы срабатывали корректно. Была проведена регулировка параметров работы в меню настроек платы согласно техническим характеристикам данной модели колонки.

Тестирование включало многократные циклы включения-выключения, работу на различных температурных режимах, проверку модуляции мощности горелки при изменении расхода воды. Все функции работали безупречно, колонка полностью восстановила свою функциональность.

Клиенту было настоятельно рекомендовано установить стабилизатор напряжения или хотя бы сетевой фильтр с защитой от импульсных помех для предотвращения подобных ситуаций в будущем. Выдана гарантия на установленную плату и выполненные работы сроком 12 месяцев.
