Замена мембраны и штока водяного узла газовой колонки Vaillant turboMAG plus 14-0/0-5

Описание процесса дефектовки и диагностики:

Мастер прибыл по адресу в согласованное время. После осмотра газовой колонки Vaillant turboMAG plus 14-0/0-5 была проведена первичная диагностика. Клиент пожаловался, что при открытии крана горячей воды колонка совершенно не реагирует — не слышно характерного щелчка включения, турбина не запускается, розжиг не происходит. Визуальный осмотр показал отсутствие внешних повреждений корпуса и подводящих коммуникаций.

Мастер открыл кран горячей воды и убедился в отсутствии реакции колонки. Следующим шагом было снятие передней крышки корпуса для доступа к внутренним узлам. Проверка электропитания показала наличие напряжения 220В на клеммах. Мастер провёл визуальный осмотр электронной платы управления — следов подгорания, вздувшихся конденсаторов или других повреждений не обнаружено.

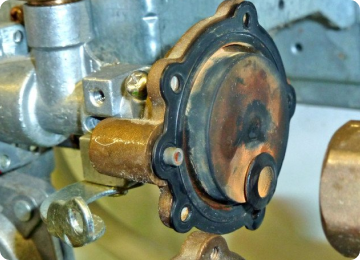

Далее была проведена проверка водяного узла (лягушки). При попытке запуска колонки шток водяного узла оставался неподвижным, что указывало на проблему с мембраной или штоком. Мастер демонтировал водяной узел, открутив крепёжные винты и отсоединив водяные патрубки. После разборки узла была обнаружена критическая деформация резиновой мембраны — она потеряла эластичность, имела трещины по краям и не могла создавать необходимое давление для активации микропереключателя. Также был выявлен износ штока — на поверхности обнаружены задиры и коррозия.

Описание процесса ремонта:

После точной диагностики неисправности мастер согласовал с клиентом замену мембраны и штока водяного узла, озвучив стоимость оригинальных запчастей Vaillant и работы. Клиент одобрил ремонт. Запчасти были в наличии у мастера в служебном автомобиле.

Процесс ремонта начался с полной разборки водяного узла. Мастер аккуратно извлёк изношенную мембрану, очистил посадочное место от налёта и остатков старой резины. Затем был демонтирован старый шток с признаками коррозии. Все внутренние поверхности водяного узла были тщательно промыты проточной водой для удаления возможных загрязнений и накипи.

Установка новой мембраны производилась в строгом соответствии с технологией — важно было правильно центровать мембрану в посадочном гнезде, чтобы избежать перекосов при работе. Новый шток был смазан силиконовой смазкой для обеспечения плавного хода. После сборки водяного узла мастер проверил лёгкость перемещения штока вручную — механизм работал свободно, без заеданий.

Водяной узел был установлен на штатное место, все резьбовые соединения водяных патрубков были уплотнены новыми прокладками и затянуты с необходимым усилием. Мастер подключил электрические разъёмы микропереключателя, убедившись в надёжности контактов.

После сборки была проведена тестовая проверка. При открытии крана горячей воды шток водяного узла чётко переместился, раздался характерный щелчок микропереключателя, запустилась турбина вентилятора, произошёл розжиг горелки. Мастер проверил стабильность розжига при различных режимах водоразбора — от минимального до максимального. Колонка включалась мгновенно, пламя горело ровно, температура воды регулировалась корректно.

Дополнительно мастер проверил герметичность всех водяных соединений — протечек не обнаружено. Была проведена финальная настройка температуры нагрева воды согласно пожеланиям клиента. Установлена передняя крышка корпуса. Клиенту выданы рекомендации по эксплуатации и гарантийный талон на выполненные работы сроком 12 месяцев.
