Ремонт водяного узла газовой колонки Vaillant turboMAG pro 14-2/0-5

Описание процесса дефектовки и диагностики:

Клиент обнаружил лужу воды под газовой колонкой и немедленно вызвал мастера. По телефону клиенту было рекомендовано перекрыть воду до приезда специалиста во избежание затопления соседей снизу.

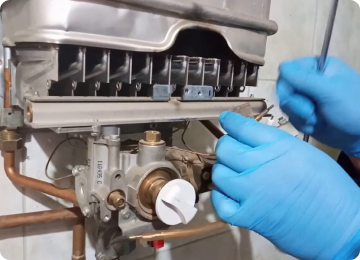

По прибытии мастер визуально осмотрел колонку Vaillant turboMAG pro 14-2/0-5 и обнаружил следы протечки воды на корпусе в нижней части. После снятия передней крышки стало очевидно, что источник течи находится в области водяного узла (регулятора расхода воды).

Для точного определения места протечки мастер аккуратно открыл подачу воды при перекрытом газе. Сразу стало заметно, что вода просачивается из места соединения корпуса водяного узла с основным водяным трактом. При более детальном осмотре были обнаружены капли, выступающие из-под крышки водяного узла.

Мастер перекрыл воду и приступил к демонтажу водяного узла для детальной диагностики. После откручивания крепёжных винтов и отсоединения водяных патрубков узел был извлечён. При разборке водяного узла была обнаружена трещина в пластиковом корпусе — результат длительной эксплуатации и воздействия температурных перепадов.

Также при осмотре внутренних уплотнительных колец была выявлена их значительная деформация и потеря эластичности, что также способствовало протечке. Мембрана внутри узла имела небольшие надрывы по краям. Учитывая множественные дефекты и риск повторной протечки после частичного ремонта, было принято решение о замене водяного узла целиком на новый оригинальный Vaillant в сборе.

Дополнительно были осмотрены все резьбовые соединения водяного тракта колонки — обнаружен износ нескольких резиновых прокладок, которые также требовали замены для предотвращения будущих протечек.

Описание процесса ремонта:

После согласования стоимости нового водяного узла и комплекта прокладок с клиентом, мастер приступил к ремонту. Работа началась с полного слива остатков воды из системы колонки путём отсоединения подводящих патрубков.

Место установки старого водяного узла было тщательно очищено от известкового налёта и загрязнений сухой ветошью. Все резьбовые соединения были осмотрены на предмет повреждений — резьбы оказались в удовлетворительном состоянии.

Новый водяной узел Vaillant был распакован и визуально проверен на отсутствие дефектов. Мастер убедился в свободном перемещении штока и целостности мембраны. Перед установкой внутренние уплотнительные кольца были смазаны силиконовой смазкой для обеспечения герметичности и плавности работы механизма.

Установка нового водяного узла производилась на штатное место с использованием новых прокладок из комплекта. Все резьбовые соединения были затянуты динамометрическим ключом с соблюдением рекомендованного момента затяжки, что критично для предотвращения как протечек, так и повреждения резьбы от чрезмерного усилия.

Электрические разъёмы микропереключателя водяного узла были надёжно подключены к плате управления. Мастер проверил качество контактов и отсутствие окисления на клеммах.

После завершения монтажа была постепенно открыта подача воды с одновременным визуальным контролем всех соединений. Давление в системе нарастало плавно, что позволило своевременно обнаружить возможные подтекания. Протечек обнаружено не было — все соединения оставались абсолютно сухими.

Затем была проведена функциональная проверка водяного узла. При открытии крана горячей воды шток водяного узла чётко переместился, микропереключатель сработал с характерным щелчком. Была открыта подача газа и произведён пробный запуск колонки.

Розжиг прошёл успешно, колонка вышла на рабочий режим. Мастер провёл тестирование при различных расходах воды — от минимального до максимального. Водяной узел корректно реагировал на изменение расхода, температура воды регулировалась плавно, давление горячей воды полностью восстановилось до нормальных значений.

Колонка работала в течение 15 минут под наблюдением мастера — никаких признаков протечки не появилось, все соединения оставались сухими. После успешного тестирования была установлена передняя крышка корпуса. Клиенту выданы рекомендации регулярно осматривать колонку на предмет подтеканий и гарантийный талон на 12 месяцев.
