Изношена мембрана водогазового узла: Junkers WR 13-2 B

Описание процесса дефектовки и диагностики

Клиент рассказал, что при открытии крана горячей воды колонка серии В с постоянно горящим запальником срабатывает не сразу, а с ощутимой задержкой, а иногда розжиг основной горелки не происходит вообще, хотя запальник горит стабильно. Мастер проверил давление воды на входе — показатель в норме, что исключило проблему подачи воды как первопричину.

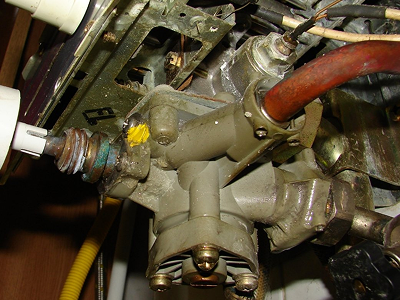

После разборки корпуса мастер осмотрел водогазовый узел, отвечающий за запуск подачи газа на основную горелку при протоке воды. Резиновая мембрана узла потеряла эластичность и имела заметное уплотнение по краям — типичный износ после нескольких лет эксплуатации, из-за чего она реагировала на изменение давления воды с задержкой и не всегда полностью открывала газовый клапан.

Мастер также проверил шток и микровыключатель узла отдельно — оба элемента были в исправном состоянии, легкий ход штока сохранялся, что подтвердило причину именно в изношенной мембране, а не в остальных компонентах узла.

Описание процесса ремонта

Мастер согласовал с клиентом замену мембраны водогазового узла на оригинальную деталь Junkers, поскольку восстановление эластичности изношенной резины невозможно, а от точности срабатывания этого узла зависит стабильность розжига при каждом открытии крана.

Водогазовый узел демонтировали, открутив крепежные винты и отсоединив патрубки. Старую мембрану аккуратно извлекли, посадочное гнездо очистили от старого уплотнителя и минеральных отложений. Новую мембрану установили с точной центровкой, чтобы избежать перекосов при работе штока.

После сборки узла и его установки на штатное место мастер несколько раз открывал и закрывал кран горячей воды — шток четко перемещался при каждом изменении давления, розжиг основной горелки происходил без задержки уже на первой попытке. Мастер протестировал работу на минимальном и максимальном напоре воды — колонка реагировала мгновенно в обоих случаях. Дополнительно проверили герметичность всех патрубков водогазового узла — протечек не обнаружено. Клиенту выдана гарантия на деталь и работу сроком 12 месяцев.
