Блок ионизации теряет пламя: Electrolux GWH 11 ProInverter

Описание процесса дефектовки и диагностики

Клиент сообщил, что колонка нормально разжигается, но спустя несколько секунд работы автоматика отключает подачу газа, как будто фиксирует отсутствие пламени, хотя горелка визуально продолжает гореть в момент отключения. Мастер наблюдал за циклом розжига несколько раз подряд — картина повторялась стабильно на пятой-седьмой секунде работы.

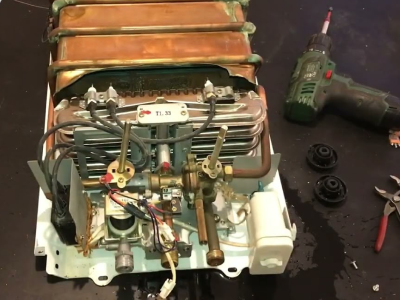

После снятия панели мастер проверил электрод ионизационного контроля — контакт и положение относительно пламени были в норме, нагара на наконечнике не обнаружено. Замер сигнала ионизации мультиметром в момент горения показал заниженное значение по сравнению с нормой, что указывало на неисправность именно в блоке обработки сигнала ионизации, а не в самом электроде или расположении пламени.

Мастер также проверил давление газа и воды на входе — оба параметра в норме, для модели ProInverter, рассчитанной на пониженное давление, показатели были даже с запасом, что исключило версию с нестабильным давлением как причиной ложного срабатывания защиты.

Описание процесса ремонта

Учитывая заниженный сигнал ионизации при исправном электроде и его правильном расположении, мастер согласовал с клиентом замену блока ионизационного контроля пламени на оригинальную деталь Electrolux.

Старый блок демонтировали, отсоединив провод ионизации и разъемы питания. Новый блок установили на штатное место, подключили провод ионизации к электроду, проверив плотность контакта в разъеме.

После сборки мастер запустил колонку и наблюдал за работой в течение нескольких полных циклов — пламя горело стабильно, автоматика не срабатывала на ложное отключение ни разу за пятнадцать минут непрерывного теста на разных уровнях мощности. Дополнительно замерили сигнал ионизации новым блоком — значение соответствовало норме на протяжении всего теста. Мастер также проверил работу колонки при пониженном давлении воды, характерном для верхних этажей, — розжиг и стабильность горения сохранялись благодаря особенностям серии ProInverter. Клиенту выдана гарантия на деталь и работу сроком 12 месяцев.
